Prime Panel Pico im kompakten Systemdesign
Prime Panel Pico mit Multitouch für die Industrie ist als Ein- und Anbau-Variante realisierbar und in verschiedenen Ausführungen erhältlich. Prime Panel Pico ist ideal als HMI-System und optimal für anspruchsvolle Web-Client-Lösungen.
- Intel Atom x7-E3950 Prozessor
- Bis zu 8 GB DDR3L RAM
- mSATA SSD
- Ein mPCIE-Full-Size Erweiterungs-Slot
Starke Performance und robustes Design
Prime Panel Pico mit Multitouch besticht durch ein robustes, lüfterloses Systemdesign und eine störfeste, zuverlässige Bedienbarkeit. Prime Panel Pico ist in Form, Fit und Funktion 10 Jahre verfügbar mit 36 Monaten Gewährleistung.
Gehäuse
- Passive, lüfterlose Kühlung
- Modernes Design "form follows function"
- Optional mit Logo und Farbident

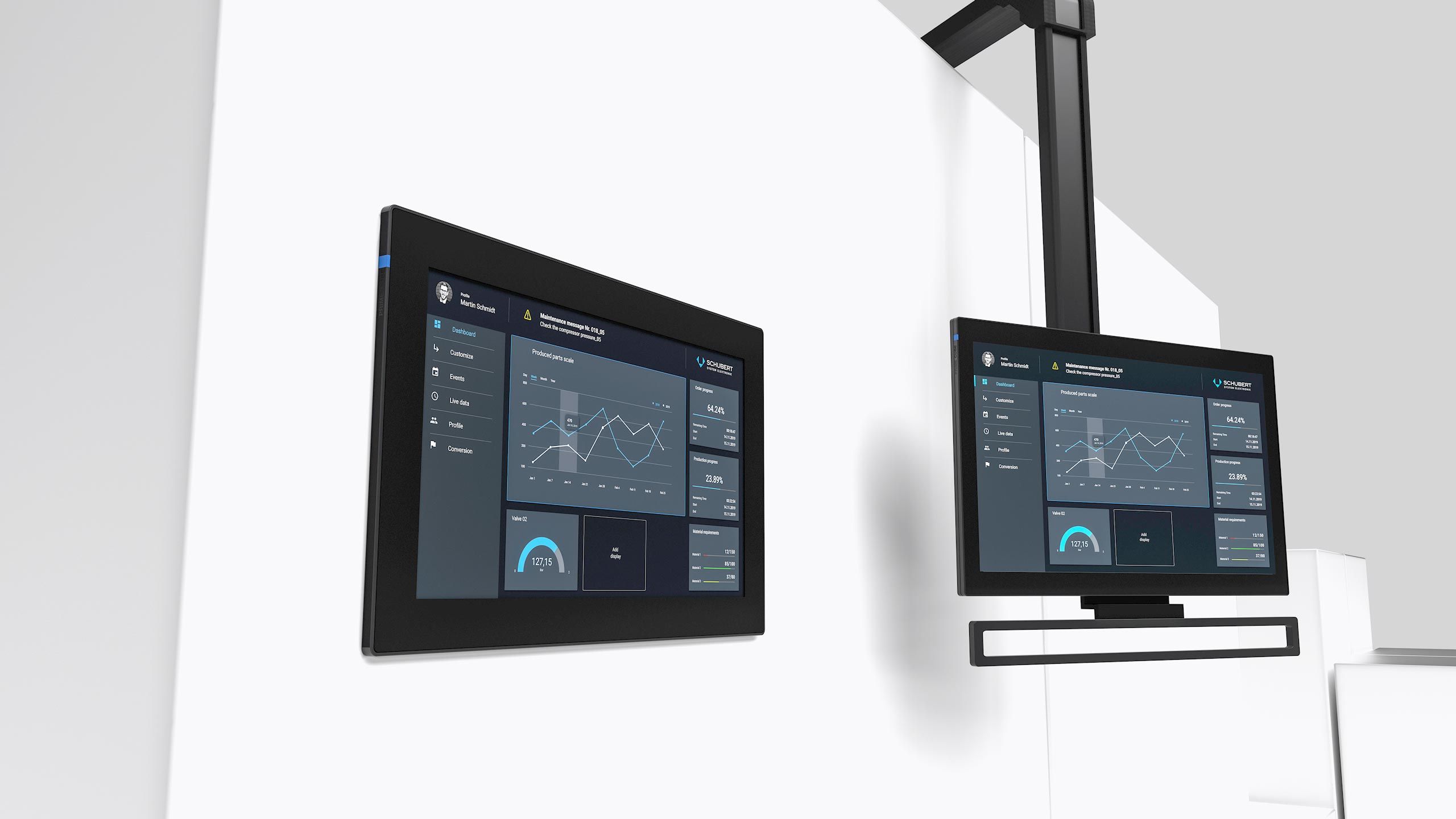

Prime Panel Pico für anspruchsvolle Aufgaben
Frontseitig mittels Montageklammern

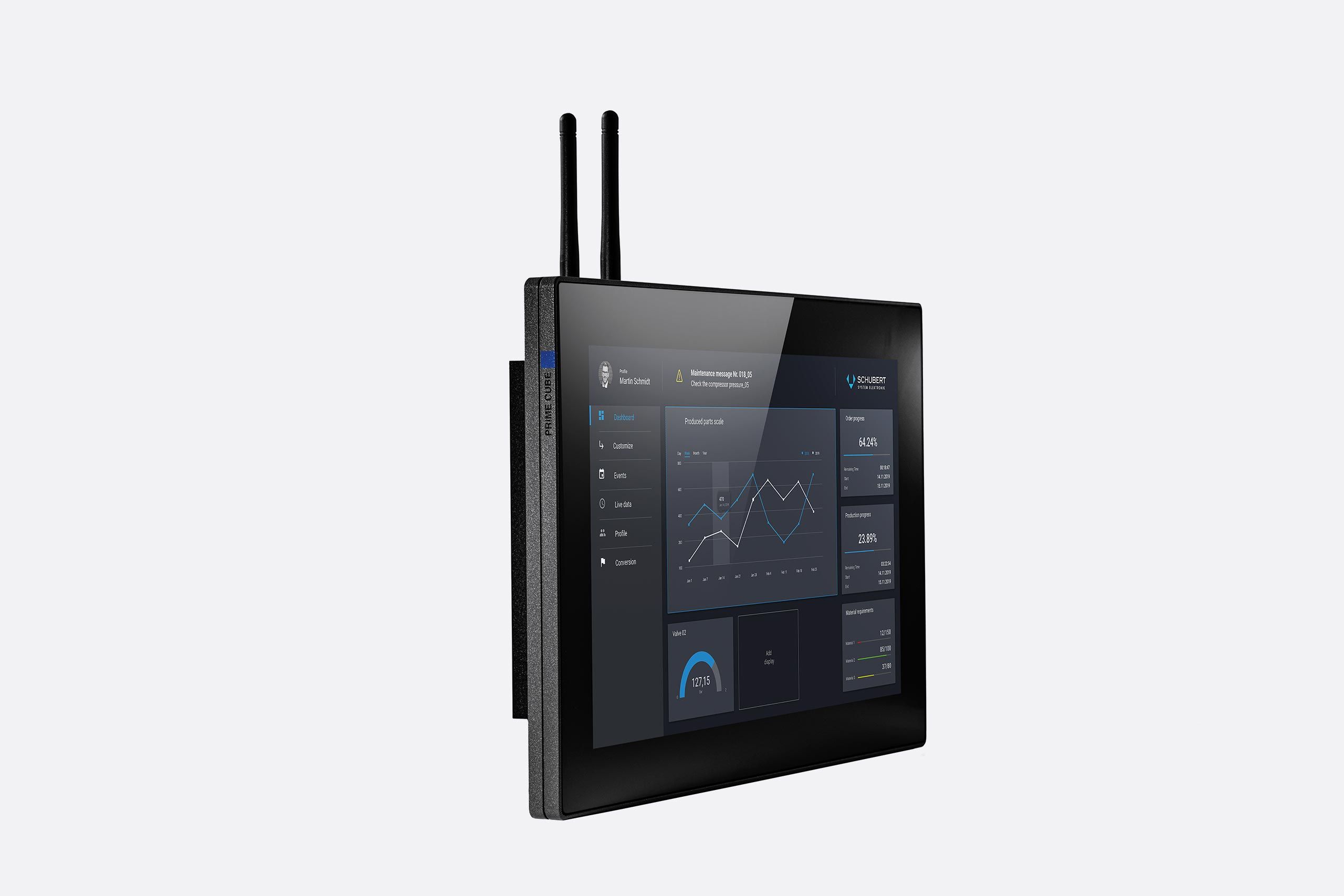

Prime Panel Pico Einbau
Prime Panel Pico Einbau ist verfügbar in den Ausführungen 10,1"/ 13,3"/ 15.6"
mit VESA-Halterung
Prime Panel Pico Anbau
Prime Panel Pico Anbau ist verfügbar in den Ausführungen 13,3" / 15,6"
Technische Daten
Prime Panel Pico Einbau 10,1"/13,3"/15,6"
10,1"
13,3"
15,6"
PPI1100ED_101
PPI1100ED_133
PPI1100ED_156
275 x 193,6 x 79 mm
354,8 x 226,2 x 79 mm
406,5 x 256 x 79 mm
2,60 kg
3,02 kg
4,05 kg
- Aluminium-Frontrahmen, pulverbeschichtet
- Stahlblechrückwand, verzinkt
- Aluminium-Rechnerkern mit Kühlkörper, eloxiert
- Gehärtetes und entspiegeltes Frontglas
- Konzipiert für den frontseitigen Einbau mittels Montageklammern
8 Stück
8 Stück
10 Stück
- IP65 gemäß EN 60529, frontseitig
- IP20 gemäß EN 60529, rückseitig
WXGA-Display, 1280 x 800 Pixel, 16:10
FHD-Display, 1920 x 1080 Pixel, 16:9, optional HD-Auflösung
FHD-Display, 1920 x 1080 Pixel, 16:9, optional HD-Auflösung
500 cd/m²
400 cd/m²
450 cd/m²
900
800
800
85/85/85/85°
89/89/89/89°
85/85/85/85°
50.000 h
50.000 h
50.000 h
- Projected Capacitive Touch (PCT), 4-Fingerbedienung, bis zu 10-Fingerbedienung optional
- Spezifische Parametrierung inhouse möglich
Intel® Atom x7-E3950, Quad Core, 1,6 GHz
- Bis zu 8 GB DDR3L, 1600 MHz
- 1x SODIMM
- 1x mSATA 64 GB - 512 GB, Flashspeicher
- Weitere Speichergrößen und Flashtechnologien verfügbar
- 1x mPCIE Full-Size
- 1x DSUB 9 pol
1x SD-Card-Halter. Optional inkl. SD-Karte
- 2x GbE LAN, getrennte Controller, Intel® I210-IT
- 4x USB 3.0
- 1x DP
- 1x HDMI
1x RS232/422/485 (Standardbelegung)
- 1x CAN, 1-fach DSUB 9 pol (Profibus, Profinet und weitere Feldbusse realisierbar)
- 1x WLAN und BLUETOOTH (frontseitig integrierte oder externe Antennen)
- 1x Mobilfunk
Pufferbatterie extern wechselbar
24 V DC (12...32 V DC)
- Windows 10 IoT Enterprise LTSC 2021
- LINUX 64bit: Debian 10 Distribution
- -10 °C ... +45 °C bei natürlicher Konvektion
- -10 °C ... +50 °C (nicht von UL bewertet) ab 0,4 m/s Luftstrom
- Funktionaler Systemtest bei maximaler Umgebungstemperatur und höchstmöglicher interner Wärmebelastung
-20 °C ... +60 °C
10% ... 90%, nicht kondensierend
Industriebereich gemäß EN 55024 & EN 61000-6-2
Industriebereich gemäß EN 55032 Klasse A
15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27
2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6
36 Monate
CE; UL in Durchführung; gemäß UL 61010-2-201 & CSA C22.2 NO. 61010-2-201
Technische Daten
Prime Panel Pico Einbau 10,1"/13,3"/15,6"
| Ausführung | 10,1" | 13,3" | 15,6" |
| Typschlüssel | PPI1100ED_101 | PPI1100ED_133 | PPI1100ED_156 |
| Abmessungen (BxHxT) | 275 x 193,6 x 79 mm | 354,8 x 226,2 x 79 mm | 406,5 x 256 x 79 mm |
| Gewicht | 2,60 kg | 3,02 kg | 4,05 kg |
| Gehäuse |
| ||
| Montageklemmen | 8 Stück | 8 Stück | 10 Stück |
| Schutzart |
| ||
| Display Größe | WXGA-Display, 1280 x 800 Pixel, 16:10 | FHD-Display, 1920 x 1080 Pixel, 16:9, optional HD-Auflösung | FHD-Display, 1920 x 1080 Pixel, 16:9, optional HD-Auflösung |
| Display Leuchtdichte (typ.) | 500 cd/m² | 400 cd/m² | 450 cd/m² |
| Display Contrast Ratio (typ.) | 900 | 800 | 800 |
| Display Ablesewinkel (typ.) | 85/85/85/85° | 89/89/89/89° | 85/85/85/85° |
| Display Lebensdauer Beleuchtung (min.) | 50.000 h | 50.000 h | 50.000 h |
| Touch |
| ||
| Rechner | Intel® Atom x7-E3950, Quad Core, 1,6 GHz | ||
| Arbeitsspeicher |
| ||
| Massenspeicher |
| ||
| Erweiterung |
| ||
| Wechselspeicher (optional) | 1x SD-Card-Halter. Optional inkl. SD-Karte | ||
| Schnittstellen (Mainboard) |
| ||
| Schnittstellen DSUB 9 pol | 1x RS232/422/485 (Standardbelegung) | ||
| Schnittstellen mPCIE |
| ||
| Batterie | Pufferbatterie extern wechselbar | ||
| Spannungsversorgung | 24 V DC (12...32 V DC) | ||
| Betriebssystem |
| ||
| Umgebungstemperatur |
| ||
| Lagertemperatur | -20 °C ... +60 °C | ||
| Luftfeuchtigkeit | 10% ... 90%, nicht kondensierend | ||
| EMV Störfestigkeit | Industriebereich gemäß EN 55024 & EN 61000-6-2 | ||
| EMV Störaussendung | Industriebereich gemäß EN 55032 Klasse A | ||
| Schock | 15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27 | ||
| Vibration | 2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6 | ||
| Gewährleistung | 36 Monate | ||
| Zulassungen | CE; UL in Durchführung; gemäß UL 61010-2-201 & CSA C22.2 NO. 61010-2-201 | ||
Technische Daten
Prime Panel Pico Anbau 13,3" / 15,6"
13,3"
15,6"
PPI1100AD_133
PPI1100AD_156
354,8 x 226,2 x 80,5
405,9 x 255,4 x 80,5 mm
4,20 kg
5,35 kg
- Aluminium-Frontrahmen, pulverbeschichtet
- Aluminiumrückwand, pulverbeschichtet
- Aluminium-Rechnerkern mit Kühlkörper, eloxiert
- Gehärtetes und entspiegeltes Frontglas
- Konzipiert für die Montage an einer VESA-Halterung
IP65 gemäß EN 60529 rundum
FHD-Display, 1920 x 1080 Pixel, 16:9, optional HD-Auflösung
400 cd/m²
450 cd/m²
800
800
89/89/89/89°
85/85/85/85°
50.000 h
50.000 h
- Projected Capacitive Touch (PCT), 4-Fingerbedienung, bis zu 10-Fingerbedienung optional
- Spezifische Parametrierung inhouse möglich
Intel® Atom x7-E3950, Quad Core, 1,6 GHz
- Bis zu 8 GB DDR3L, 1600 MHz
- 1x SODIMM
- 1x mSATA 64 GB - 512 GB, Flashspeicher
- Weitere Speichergrößen und Flashtechnologien verfügbar.
- 1x mPCIE Full-Size
- 1x DSUB 9 pol
1x SD-Card-Halter. Optional inkl. SD-Karte
- 2x GbE LAN, getrennte Controller, Intel® I210-AT
- 4x USB 3.0
- 1x DP
- 1x HDMI
1x RS232/422/485 (Standardbelegung)
- 1x CAN, 1-fach DSUB 9 pol (Profibus, Profinet und weitere Feldbusse realisierbar)
- 1x WLAN und BLUETOOTH (frontseitig integrierte oder externe Antennen)
- 1x Mobilfunk
- 1x 2-fach USB 3.0, extern
Pufferbatterie extern wechselbar
24 V DC (12...32 V DC)
- Windows 10 IoT Enterprise LTSC 2021
- LINUX 64bit: Debian 10 Distribution
- -10 °C ... +45 °C bei natürlicher Konvektion
- -10 °C ... +50 °C (nicht von UL bewertet) ab 0,4 m/s Luftstrom
- Funktionaler Systemtest bei maximaler Umgebungstemperatur und höchstmöglicher interner Wärmebelastung
-20 °C ... +60 °C
10% ... 90%, nicht kondensierend
Industriebereich gemäß EN 55024 & EN 61000-6-2
Industriebereich gemäß EN 55032 Klasse A
15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27
2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6
36 Monate
CE; UL in Durchführung; gemäß UL 61010-2-201 & CSA C22.2 NO. 61010-2-201
Technische Daten
Prime Panel Pico Anbau 13,3" / 15,6"
| Ausführung | 13,3" | 15,6" |
| Typschlüssel | PPI1100AD_133 | PPI1100AD_156 |
| Abmessungen (BxHxT) | 354,8 x 226,2 x 80,5 | 405,9 x 255,4 x 80,5 mm |
| Gewicht | 4,20 kg | 5,35 kg |
| Gehäuse |
| |
| Schutzart | IP65 gemäß EN 60529 rundum | |
| Display Größe | FHD-Display, 1920 x 1080 Pixel, 16:9, optional HD-Auflösung | |
| Display Leuchtgröße (typ.) | 400 cd/m² | 450 cd/m² |
| Display Contrast Ratio (typ.) | 800 | 800 |
| Display Ablesewinkel (typ.) | 89/89/89/89° | 85/85/85/85° |
| Display Lebensdauer Beleuchtung (min.) | 50.000 h | 50.000 h |
| Touch |
| |
| Rechner | Intel® Atom x7-E3950, Quad Core, 1,6 GHz | |
| Arbeitsspeicher |
| |
| Massenspeicher |
| |
| Erweiterung |
| |
| Wechselspeicher (optional) | 1x SD-Card-Halter. Optional inkl. SD-Karte | |
| Schnittstellen (Mainboard) |
| |
| Schnittstellen DSUB 9 pol | 1x RS232/422/485 (Standardbelegung) | |
| Schnittstellen mPCIE |
| |
| Batterie | Pufferbatterie extern wechselbar | |
| Spannungsversorgung | 24 V DC (12...32 V DC) | |
| Betriebssystem |
| |
| Umgebungstemperatur |
| |
| Lagertemperatur | -20 °C ... +60 °C | |
| Luftfeuchtigkeit | 10% ... 90%, nicht kondensierend | |
| EMV Störfestigkeit | Industriebereich gemäß EN 55024 & EN 61000-6-2 | |
| EMV Störaussendung | Industriebereich gemäß EN 55032 Klasse A | |
| Schock | 15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27 | |
| Vibration | 2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6 | |
| Gewährleistung | 36 Monate | |
| Zulassungen | CE; UL in Durchführung; gemäß UL 61010-2-201 & CSA C22.2 NO. 61010-2-201 | |
Produktanfrage
Sie haben eine erste Idee oder bereits eine konkrete Anforderung? Unsere Vertriebsingenieure und Spezialisten unterstützen Sie gerne.
Weitere Produkte
Unsere Produkte und Lösungen für die Industrie, den Maschinenbau und mehr
Software
Unsere Kunden profitieren von unserem fundierten Know-how in der Systemsoftware und Embedded Software: Von der BIOS-Ebene über Betriebssystemkonfigurationen (WINDOWS 10 IoT und LINUX) bis in die Middleware. Edge Computing, Software- und Applikationsentwicklungen auf verschiedenen ARM- sowie x86 basierten Architekturen runden unser Serviceportfolio ab.
Mit Prime OS haben wir für unsere Hardware spezialisierte Betriebssysteme mit und ohne Containerisierung für verschiedene Zielanwendungen entwickelt.
Panel-IPCs für anspruchsvolle Aufgaben
- IPC in Hard- und Software einfach konfigurierbar
- Flexible und umfangreiche Konnektivität
- Hohe Betriebssicherheit durch robustes Systemdesign und IP65
Individuelle Anpassungen
Base
- Auswahl an verfügbaren Standardkomponenten und etablierten Konfigurationen
- Schnelle Angebotserstellung und Verfügbarkeit
- Kein Entwicklungsaufwand
Style
- Kundenspezifische Anpassungen nach Corporate Design: Farbe des Idents, Logo in Frontscheibe gedruckt
- Ergänzung von Komponenten wie Arbeitsspeicher, zusätzlichen Schnittstellen oder Erweiterungskarten
- Optical Full Bonding optional
- Individuelle Software-Integration
Custom
- Entwicklung einer komplett kundenspezifischen Systemlösung
- Panel-Diagonalen von 7" bis 32" möglich
- Schutzart IP69K optional
Störfeste und zuverlässige Bedienung
Hohe EMV- Stabilität
Unser Anspruch ist es, den Touch auch unter Störung sicher bedienbar zu halten. Deshalb werden unsere Touch-Sensoren so parametriert, dass eine optimale Balance zwischen exakter, präziser und schneller sowie leichtgängiger Bedienbarkeit und der Vermeidung von Fehlbedienungen durch Ungenauigkeiten oder dem Auftreten von sogenannten Ghost-Touches besteht.
Damit schaffen wir eine hohe Zuverlässigkeit im Sinne der Störfestigkeit gegen elektromagnetische Störungen (EMV).
