PRIME PANEL PERFORMANCE FÜR KOMPLEXE AUFGABEN
Prime Panel Performance mit Multitouch als Ein- und Anbauvariante fügt sich nahtlos in jedes moderne Maschinendesign ein und ist ideal für komplexe Aufgaben und hohe Konnektivität.
- Unterstützt Intel Atom 8. & 9 Generation Core i3/i5/i7/Celeron, LGA1151 Sockel
- Bis zu 64 GB DDR4-2666 RAM
- 2,5"-SSD, m.2-SSD und CFast-Slot
- mPCIE-Full-Size- und PCle x16-Erweiterungs-Slot
Starke Performance und robustes Design
Prime Panel Performance ist für die raue industrielle Handhabung und Anwendung entwickelt und optimiert. Der industrielle Panel PC besteht aus einem gesockelten Prozessor ist erweiterbar und die Integration von PCle-Zusatzkarten ist möglich. Prime Panel Performance ist in Form, Fit und Funktion 10 Jahre verfügbar mit 36 Monaten Gewährleistung.
Gehäuse
- Passive, lüfterlose Kühlung
- Modernes Design "form follows function"
- Optional mit Logo und Farbident
Prime Panel Performance für anspruchsvolle Aufgaben in der Industrie

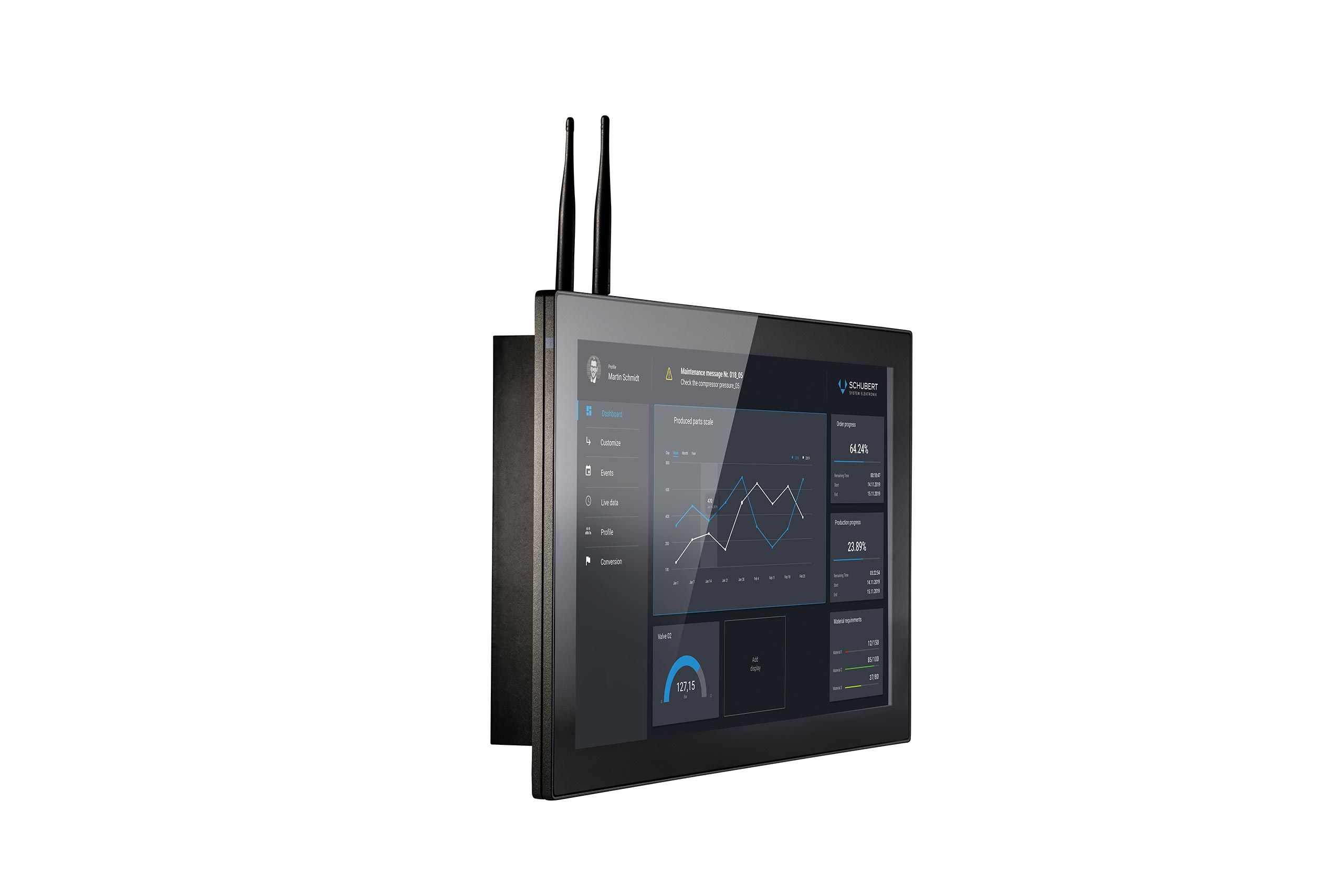

Prime Panel Performance Einbau
Verschiedene Displaygrößenauswahl bietet für unterschiedliche Ansprüche die richtige Lösung, Ausführungen 15,6"/ 18,5"/ 21,5"
Prime Panel Performance Anbau
Verschiedene Displaygrößenauswahl bietet für unterschiedliche Ansprüche die richtige Lösung, Ausführung 21,5"
Technische Daten
Prime Panel Performance Einbau 15,6" / 18,5" / 21,5"
15,6"
18,5"
21,5"
PPI1000ED_156
PPI1000ED_185
PPI1000ED_215
406,5 x 256 x 128 mm
471,8 x 292,4 x 128 mm
538,6 x 330,1 x 128 mm
7,7 kg
9,05 kg
9,8 kg
- Aluminium-Frontrahmen, pulverbeschichtet
- Stahlblechrückwand, verzinkt
- Aluminium-Rechnerkern mit Kühlkörper, eloxiert
- Gehärtetes und entspiegeltes Frontglas
- Konzipiert für den frontseitigen Einbau mittels Montageklammern
10 Stück
12 Stück
12 Stück
- IP65 gemäß EN 60529, frontseitig
- IP20 gemäß EN 60529, rückseitig
FHD-Display, 1920 x 1080 px, 16:9. Optional HD-Auflösung für 15,6" und 18,5"
450 cd/m²
350 cd/m²
350 cd/m²
800
1000
1000
85/85/85/85°
89/89/89/89°
89/89/89/89°
50.000 h
50.000 h
50.000 h
- Projected Capacitive Touch (PCT), 4-Fingerbedienung, bis zu 10-Fingerbedienung optional
- Spezifische Parametrierung inhouse möglich
- Intel® CELERON™ G4900T
- 8th Gen Intel® Core™ i3-8100T; i5-8500T; i7-8700T; 9th Gen Intel® Core™ optional
- Bis 2x 16 GB DDR4-2666; max. 2x 32 GB optional
- 2x SODIMM, Dual Channel
- 1x M.2 Key-M: 64 GB - 512 GB, Flashspeicher
- 1x 2,5" SSD: 64 GB - 512 GB, Flashspeicher oder 1 TB HDD
- Weitere Speichergrößen und Flashtechnologien verfügbar
- 1x mPCIE Full-/Half-Size
- 1x PCIe Slot x16
- 1x DSUB 9 pol
1x CFast-Halter. Optional inkl. CF-Karte
- 2x GbE LAN, getrennte Controller, Intel® I219-LM & I210-IT
- 4x USB 2.0
- 1x USB 3.1 stick socket
- 2x USB 3.1 Gen. 1
- 2x USB 3.1 Gen. 2
- 1x RS232
- 2x PS/2
- 1x Line In; 1x Line Out
- 2x DisplayPort
- 1x DVI-D
1x RS232/422/485 (Standardbelegung)
- 2x GbE LAN, getrennte Controller, Intel® I210
- 1x CAN, 2-fach DSUB 9 pol (Profibus, Profinet und weitere Feldbusse realisierbar)
- 1x WLAN und BLUETOOTH (frontseitig integrierte oder externe Antennen)
- 1x USB 2.0
- 2x USB 3.1 Gen. 1
Pufferbatterie gesockelt
24 V DC (18...36 V DC), galvanisch getrennt
- Windows 10 IoT Enterprise LTSC 2021
- LINUX 64bit: Debian 10 Distribution
- -10 °C ... +45 °C bei natürlicher Konvektion (bis +40 °C bei Einsatz einer HDD)
- -10 °C ... +50 °C ** ab 0,4 m/s Luftstrom (bis +45 °C bei Einsatz einer HDD)
-20 °C ... +60 °C
10% ... 90%, nicht kondensierend
Industriebereich gemäß EN 55024 & EN 61000-6-2
Industriebereich gemäß EN 55032 Klasse A
15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27
2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6
36 Monate
CE; UL in Durchführung; gemäß UL 61010-2-201 & CSA C22.2 no. 61010-2-201
Technische Daten
Prime Panel Performance Einbau 15,6" / 18,5" / 21,5"
| Ausführung | 15,6" | 18,5" | 21,5" |
| Typschlüssel | PPI1000ED_156 | PPI1000ED_185 | PPI1000ED_215 |
| Abmessungen (BxHxT) | 406,5 x 256 x 128 mm | 471,8 x 292,4 x 128 mm | 538,6 x 330,1 x 128 mm |
| Gewicht | 7,7 kg | 9,05 kg | 9,8 kg |
| Gehäuse |
| ||
| Montageklemmen | 10 Stück | 12 Stück | 12 Stück |
| Schutzart |
| ||
| Display Größe | FHD-Display, 1920 x 1080 px, 16:9. Optional HD-Auflösung für 15,6" und 18,5" | ||
| Display Leuchtdichte (typ.) | 450 cd/m² | 350 cd/m² | 350 cd/m² |
| Display Contrast Ratio (typ.) | 800 | 1000 | 1000 |
| Display Ablesewinkel (typ.) | 85/85/85/85° | 89/89/89/89° | 89/89/89/89° |
| Display Lebensdauer Beleuchtung (min.) | 50.000 h | 50.000 h | 50.000 h |
| Touch |
| ||
| Rechner |
| ||
| Arbeitsspeicher |
| ||
| Massenspeicher |
| ||
| Erweiterung |
| ||
| Wechselspeicher (optional) | 1x CFast-Halter. Optional inkl. CF-Karte | ||
| Schnittstellen (Mainboard) |
| ||
| Schnittstellen (DSUB 9 pol) | 1x RS232/422/485 (Standardbelegung) | ||
| Schnittstellen (mPCIA) |
| ||
| Schnittstellen (PCIE-Slotblech) |
| ||
| Batterie | Pufferbatterie gesockelt | ||
| Spannungsversorgung | 24 V DC (18...36 V DC), galvanisch getrennt | ||
| Betriebssystem |
| ||
| Umgebungstemperatur |
| ||
| Lagertemperatur | -20 °C ... +60 °C | ||
| Luftfeuchtigkeit | 10% ... 90%, nicht kondensierend | ||
| EMV Störfestigkeit | Industriebereich gemäß EN 55024 & EN 61000-6-2 | ||
| EMV Störaussendung | Industriebereich gemäß EN 55032 Klasse A | ||
| Schock | 15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27 | ||
| Vibration | 2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6 | ||
| Gewährleistung | 36 Monate | ||
| Zulassungen | CE; UL in Durchführung; gemäß UL 61010-2-201 & CSA C22.2 no. 61010-2-201 | ||
Technische Daten
Prime Panel Performance Anbau 21,5"
21,5"
PPI1000AD_215
538,6 x 330,1 x 129 mm
12,5 kg
- Aluminium-Frontrahmen, pulverbeschichtet
- Aluminiumrückwand, pulverbeschichtet
- Aluminium-Rechnerkern mit Kühlkörper, eloxiert
- Gehärtetes und entspiegeltes Frontglas
- Konzipiert für die Montage an einem Tragarmsystem
FHD-Display, 1920 x 1080 px, 16:9
350 cd/m²
1000
89/89/89/89°
50.000 h
- Projected Capacitive Touch (PCT), 4-Fingerbedienung, bis zu 10-Fingerbedienung optional
- Spezifische Parametrierung inhouse möglich
- Intel® CELERON™ G4900T
- 8th Gen Intel® Core™ i3-8100T; i5-8500T; i7-8700T; 9th Gen Intel® Core™ optional
- Bis 2x 16 GB DDR4-2666; max. 2x 32 GB optional
- 2x SODIMM, Dual Channel
- 1x M.2 Key-M: 64 GB - 512 GB, Flashspeicher
- 1x 2,5" SSD: 64 GB - 512 GB, Flashspeicher oder 1 TB HDD
- Weitere Speichergrößen und Flashtechnologien verfügbar
- 1x mPCIE Full-/Half-Size
- 1x PCIe Slot x16
- 1x DSUB 9 pol
1x CFast-Halter. Optional inkl. CF-Karte
- 2x GbE LAN, getrennte Controller, Intel® I219-LM & I210-AT
- 4x USB 2.0
- 1x USB 3.1 stick socket
- 2x USB 3.1 Gen. 1
- 2x USB 3.1 Gen. 2
- 1x RS232
- 2x PS/2
- 1x Line In; 1x Line Out
- 2x DisplayPort
- 1x DVI-D
- 1x 2-fach USB 3.1, extern
1x RS232/422/485 (Standardbelegung)
- 2x GbE LAN, getrennte Controller, Intel® I210
- 1x CAN, 2-fach DSUB 9 pol (Profibus, Profinet und weitere Feldbusse realisierbar)
- 1x WLAN und BLUETOOTH (frontseitig integrierte oder externe Antennen)
- 1x Mobilfunk
- 1x USB 2.0
- 2x USB 3.1 Gen. 1
Pufferbatterie gesockelt
24 V DC (18 ... 36 V DC), galvanisch getrennt
- Windows 10 IoT Enterprise LTSC 2021
- LINUX 64bit: Debian 10 Distribution
- -10 °C ... +45 °C bei natürlicher Konvektion (bis +40 °C bei Einsatz einer HDD)
- -10 °C ... +50 °C (nicht von UL bewertet) ab 0,4 m/s Luftstrom (bis +45 °C bei Einsatz einer HDD)
- Funktionaler Systemtest bei maximaler Umgebungstemperatur und höchstmöglicher interner Wärmebelastung
-20 °C ... +60 °C
10% ... 90%, nicht kondensierend
Industriebereich gemäß EN 55024 & EN 61000-6-2
Industriebereich gemäß EN 55032 Klasse A
15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27
2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6
36 Monate
CE; UL in Durchführung; gemäß UL 61010-2-201 & CSA C22.2 no. 61010-2-201
Technische Daten
Prime Panel Performance Anbau 21,5"
| Ausführung | 21,5" |
| Typschlüssel | PPI1000AD_215 |
| Abmessungen (BxHxT) | 538,6 x 330,1 x 129 mm |
| Gewicht | 12,5 kg |
| Gehäuse |
|
| Schutzart |
| Display Größe | FHD-Display, 1920 x 1080 px, 16:9 |
| Display Leuchtdichte (typ.) | 350 cd/m² |
| Display Contrast Ratio (typ.) | 1000 |
| Display Ablesewinkel (typ.) | 89/89/89/89° |
| Display Lebensdauer Beleuchtung (min.) | 50.000 h |
| Touch |
|
| Rechner |
|
| Arbeitsspeicher |
|
| Massenspeicher |
|
| Erweiterung |
|
| Wechselspeicher (optional) | 1x CFast-Halter. Optional inkl. CF-Karte |
| Schnittstellen (Mainboard) |
|
| Schnittstellen DSUB 9 pol | 1x RS232/422/485 (Standardbelegung) |
| Schnittstellen mPCIE |
|
| Schnittstellen PCIE-Slotblech |
|
| Batterie | Pufferbatterie gesockelt |
| Spannungsversorgung | 24 V DC (18 ... 36 V DC), galvanisch getrennt |
| Betriebssystem |
|
| Umgebungstemperatur |
|
| Lagertemperatur | -20 °C ... +60 °C |
| Luftfeuchtigkeit | 10% ... 90%, nicht kondensierend |
| EMV Störfestigkeit | Industriebereich gemäß EN 55024 & EN 61000-6-2 |
| EMV Störaussendung | Industriebereich gemäß EN 55032 Klasse A |
| Schock | 15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27 |
| Vibration | 2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6 |
| Gewährleistung | 36 Monate |
| Zulassungen | CE; UL in Durchführung; gemäß UL 61010-2-201 & CSA C22.2 no. 61010-2-201 |
Produktanfrage
Sie haben eine erste Idee oder bereits eine konkrete Anforderung? Unsere Vertriebsingenieure und Spezialisten unterstützen Sie gerne.
Weitere Produkte
Unsere Produkte und Lösungen für die Industrie, den Maschinenbau und mehr
SOFTWARE
Unsere Kunden profitieren von unserem fundiertem Know-how in der Systemsoftware und Embedded Software: Von der BIOS-Ebene über Betriebssystemkonfigurationen (WINDOWS 10 IoT und LINUX) bis in die Middleware. Edge Computing, Software- und Applikationsentwicklungen auf verschiedenen ARM- sowie x86 basierten Architekturen runden unser Serviceportfolio ab.
Mit Prime OS haben wir für unsere Hardware spezialisierte Betriebssysteme mit und ohne Containerisierung für verschiedene Zielanwendungen entwickelt.
Multitouch-Panel-IPCs für anspruchsvolle Aufgaben
- IPC in Hard- und Software einfach konfigurierbar
- Flexible und umfangreiche Konnektivität
- Hohe Betriebssicherheit durch robustes Systemdesign und IP65
Individuelle Anpassungen

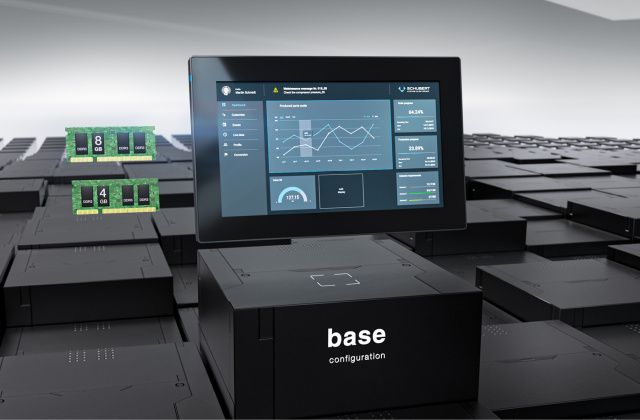

Base
- Auswahl an verfügbaren Standardkomponenten und etablierten Konfigurationen
- Schnelle Angebotserstellung und Verfügbarkeit
- Kein Entwicklungsaufwand
Style
- Kundenspezifische Anpassungen nach Corporate Design: Farbe des Idents, Logo in Frontscheibe gedruckt
- Ergänzung von Komponenten wie Arbeitsspeicher, zusätzlichen Schnittstellen oder Erweiterungskarten
- Optical Full Bonding optional
- Individuelle Software-Integration
Custom
- Entwicklung einer komplett kundenspezifischen Systemlösung
- Panel-Diagonalen von 7" bis 32" möglich
- Schutzart IP69K optional
Störfeste und zuverlässige Bedienung
Hohe EMV-Stabilität
Unser Anspruch ist es, den Touch auch unter Störung sicher bedienbar zu halten. Deshalb werden unsere Touch-Sensoren so parametriert, dass eine optimale Balance zwischen exakter, präziser und schneller sowie leichtgängiger Bedienbarkeit und der Vermeidung von Fehlbedienungen durch Ungenauigkeiten oder dem Auftreten von sogenannten Ghost-Touches besteht.
Damit schaffen wir eine hohe Zuverlässigkeit im Sinne der Störfestigkeit gegen elektromagnetische Störungen (EMV).
