DIMM-Modul mit NXP i.MX6 Quad-Core Cortex-A9, PCIe, LVDS und RGB

DIMM-MX6Q (PCle)

DIMM-MX6Q-PCIe Computer-on-Module von emtrion mit NXP i.MX6 Quad-Core-Prozessor und PCIe-Schnittstelle für industrielle Embedded-Systeme

Beschreibung

Das DIMM-MX6Q-PCIe ist ein leistungsstarkes Computer-on-Module der DIMM-Familie von emtrion. Ausgestattet mit dem NXP i.MX6 Quad-Core-Prozessor und vier Arm Cortex-A9-Kernen bietet es hohe Rechenleistung für industrielle Embedded-Anwendungen.

Mit bis zu 2 GB DDR3-RAM, NAND-Flash-Speicher und leistungsfähiger 3D-Grafikunterstützung eignet sich das Modul für anspruchsvolle Multimedia-, HMI- und Steuerungsanwendungen. Die PCIe-Schnittstelle ermöglicht die Anbindung leistungsfähiger Erweiterungen, während LVDS, RGB, SATA und CAN vielseitige Integrationsmöglichkeiten bieten.

Dank Linux- und Android-Unterstützung, hauseigener Board Support Packages (BSP) und optional erweitertem Temperaturbereich bietet das DIMM-MX6Q-PCIe eine flexible Plattform für industrielle Embedded-Projekte.

Merkmale

  • NXP i.MX6 Quad-Prozessor (MCIMX6Q)
  • Quad-Core Arm Cortex-A9 mit bis zu 1 GHz gemäß Hardware Manual
  • Bis zu 2 GB DDR3-RAM und NAND-Flash (konfigurationsabhängig)
  • PCI Express (PCIe x1) für schnelle Erweiterungen
  • LVDS und RGB für Multimedia- und Display-Anwendungengen
  • SATA II, 2 × CAN und 10/100 Mbit Ethernet
  • USB 2.0 Host/Device, UART, SPI und I²C
  • Kamera- und Audio-Schnittstellen
  • EtherCAT, PROFINET und CANopen optional verfügbar
  • Linux (Yocto, Debian) und Android
  • 200-Pin-SODIMM-Anschluss
  • Erweiterter Temperaturbereich: −40 °C bis +85 °C (optional)
  • Fastboot optional verfügbar

Downloads

NameSpracheTypGrößeDownload
Hardware Manual DIMM-MX6xenpdf1.84 MB

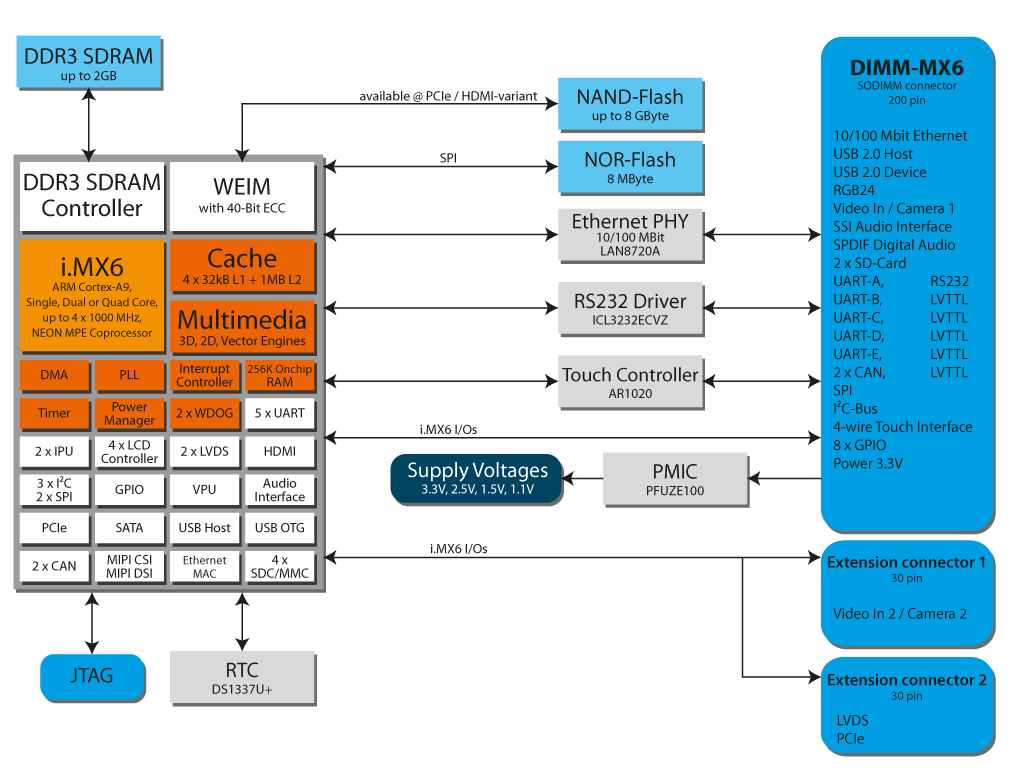

Blockschaltbild DIMM-MX6-PCleenpng0.05 MB
Datenblatt DIMM-MX6Qenpdf0.32 MB
