Was ist Power Monitoring?
Power Monitoring erkennt Abweichungen – bevor sie zum Problem werden
In der modernen Fertigung zählt jede Sekunde. Ein gebrochenes Werkzeug, ein schleichender Qualitätsverlust oder ein ungeplanter Maschinenstopp können teuer werden – Power Monitoring von Schubert System Elektronik hilft, genau das zu verhindern.
Das System misst die Wirkleistung eines Antriebs und zeichnet dessen Leistungsverlauf in Abhängigkeit vom Fertigungsprozess auf. Eine Sollkurve wird einmalig eingelernt und kontinuierlich mit der aktuellen Ist-Kurve verglichen.
Weicht der Prozess ab – sei es durch ein stumpfes, fehlendes oder gebrochenes Werkzeug – schlägt das System sofort Alarm oder stoppt die Maschine automatisch.
Das System erkennt automatisch:
- Werkzeugbruch
- Stumpfe Werkzeuge
- Fehlende Werkzeuge
- Prozessabweichungen
- Lastspitzen
Ob Prozessoptimierung, Werkzeugkontrolle oder Qualitätsüberwachung: Das Schubert Power Monitoring schafft Transparenz über den tatsächlichen Prozessverlauf.
So funktioniert das System
Einmal einlernen. Kontinuierlich überwachen.
Beim ersten Werkzeugeinsatz erstellt das System eine Teach-Kurve mit den typischen Leistungsdaten. Diese dient als Referenz für die kontinuierliche Überwachung des Bearbeitungsprozesses.
Abweichungen wie Werkzeugverschleiß, Werkzeugbruch oder ein fehlendes Werkzeug werden sofort erkannt. Das System meldet die Störung an die Maschinensteuerung und stoppt den Prozess, bevor Schäden oder Ausschuss entstehen.
Software / Live Mode
🟢 Normalprozess
🔴 Werkzeug wird stumpf → steigender Leistungsbedarf
🔴 Werkzeugbruch → charakteristischer Peak
🔴 Werkzeug fehlt → zu geringer Leistungsbedarf
Im Fehlerfall meldet das System sofort eine Störung an die Maschinensteuerung und stoppt den Prozess, bevor Schäden oder Ausschuss entstehen.
DPU oder Gateway Solution?
Systemlösungen für unterschiedliche Anforderungen
Vom kompakten, autonomen System für einzelne Antriebe bis zur zentralen Lösung für Maschinen mit vielen überwachten Antrieben: Schuberts Power Monitoring lässt sich flexibel an Anwendung, Systemgröße und vorhandene Infrastruktur anpassen.

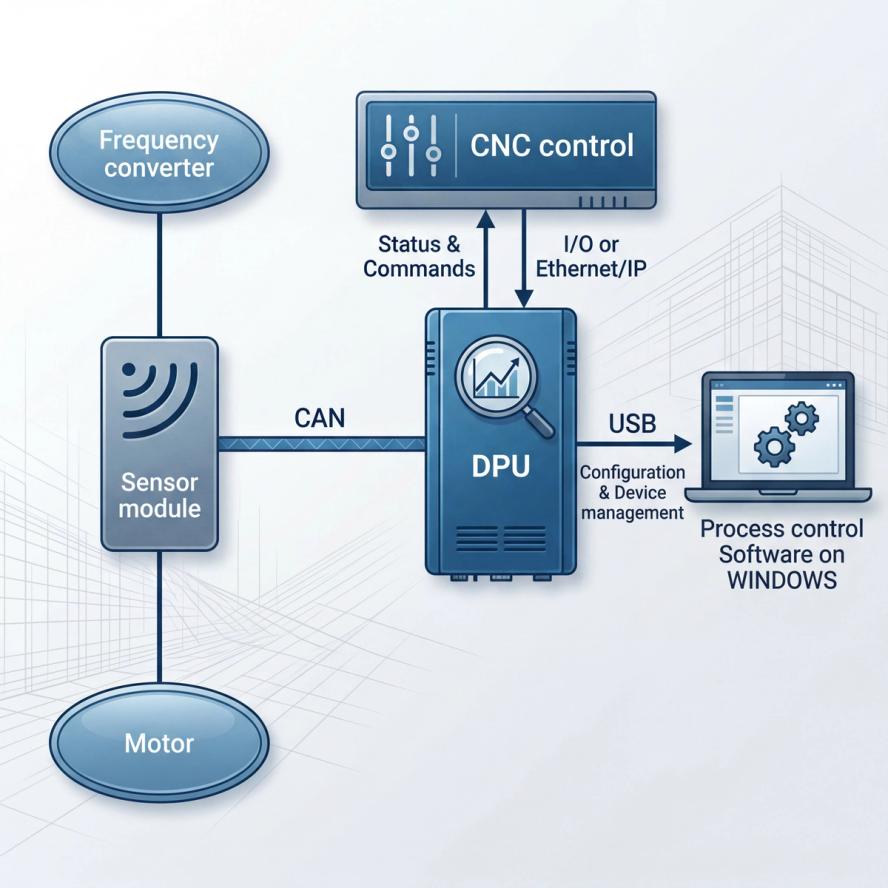

DPU Solution
Stand-alone Data Process Unit
Kompakt und autonom für einen Antrieb
Die DPU Solution erfasst und verarbeitet die Prozessdaten direkt in der Data Processing Unit. Abweichungen wie Werkzeugbruch, Werkzeugverschleiß oder fehlendes Werkzeug werden zuverlässig erkannt.
Ein externer PC ist im laufenden Betrieb nicht erforderlich. Er wird nur für die Konfiguration und das Auslesen der Daten benötigt.
Gateway Solution
Data Gateway & External Process Unit
Leistungsfähig für die Überwachung mehrerer Antriebe
Die Gateway Solution bündelt die Prozessdaten mehrerer Antriebe und überträgt sie zur Verarbeitung an einen PC. Dort werden die Daten ausgewertet und Abweichungen wie Werkzeugbruch, Werkzeugverschleiß oder fehlendes Werkzeug erkannt.
Für den laufenden Betrieb ist ein PC dauerhaft erforderlich.
DPU Solution
Gateway Solution
Anzahl Antriebe
1
Mehrere
Datenverarbeitung
Direkt in der DPU
Auf einem PC
PC im laufenden Betrieb
Nicht erforderlich
Erforderlich
Systemarchitektur
Kompakt & autonom
Zentral & skalierbar
DPU Solution | Gateway Solution | |
| Anzahl Antriebe | 1 | Mehrere |
| Datenverarbeitung | Direkt in der DPU | Auf einem PC |
| PC im laufenden Betrieb | Nicht erforderlich | Erforderlich |
| Systemarchitektur | Kompakt & autonom | Zentral & skalierbar |
Ihre Vorteile auf einen Blick
Prozesssicherheit
Abweichungen werden frühzeitig erkannt.
Weniger Ausschuss
Fehlerhafte Prozesse erkennen, bevor weitere Teile produziert werden.
Automatisierte Überwachung
Prozesse kontinuierlich und zuverlässig überwachen – ohne manuelle Kontrolle.
Flexible Integration
DPU oder Gateway – passend zur Anwendung und Systemarchitektur.

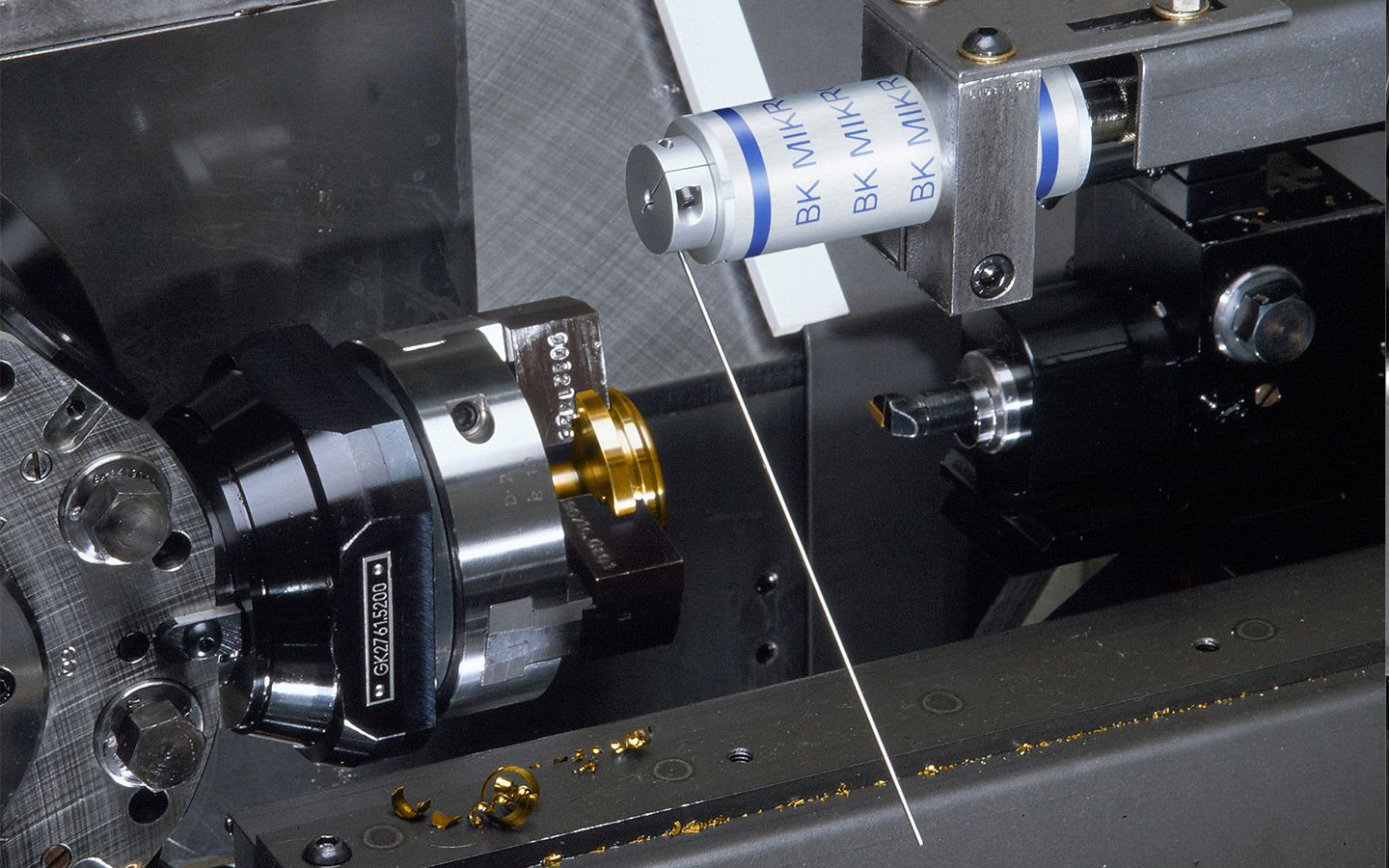

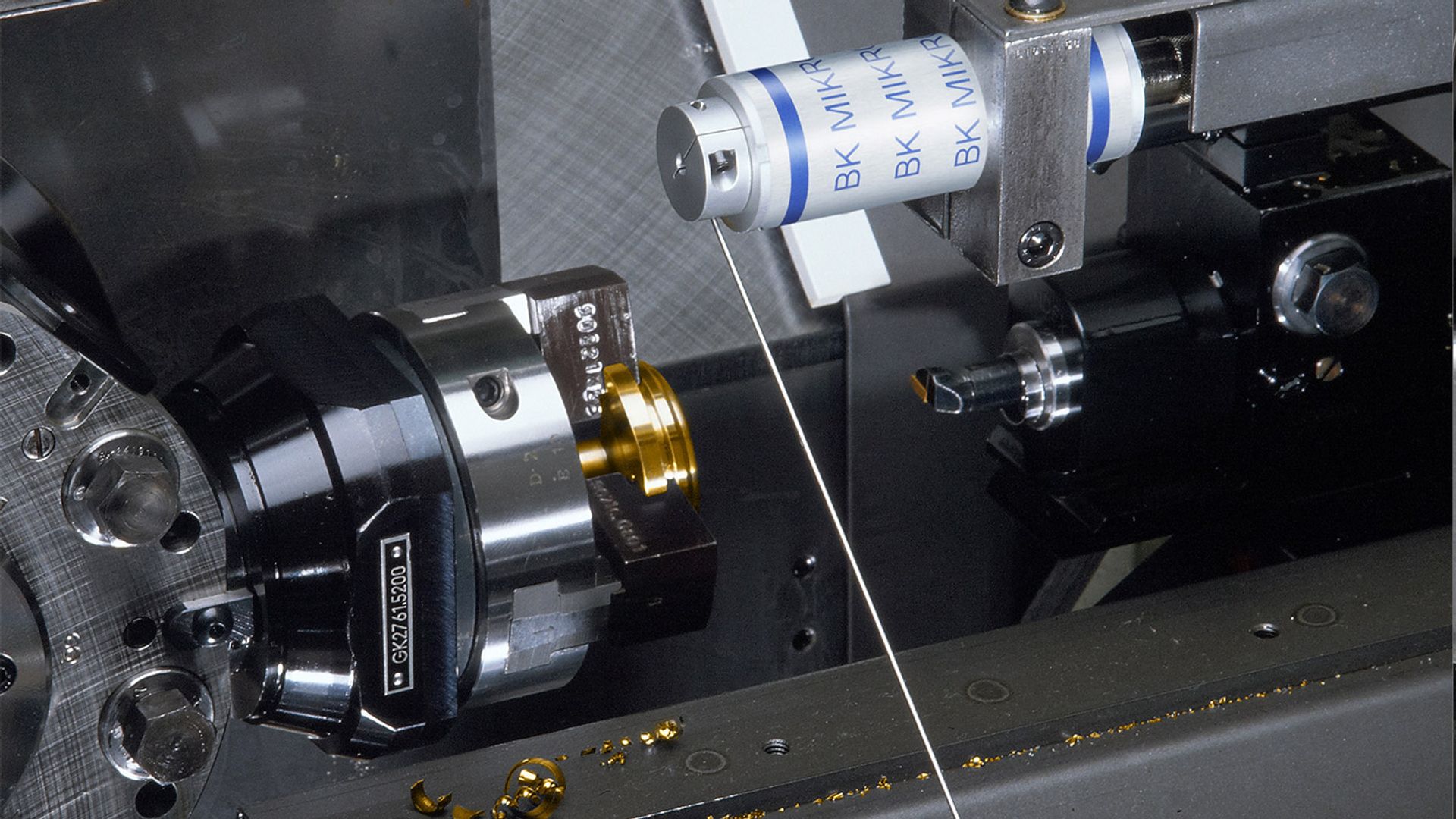

Typische Einsatzbereiche
Für zahlreiche zerspanende Anwendungen in der industriellen Fertigung.
